夏代原始瓷长流平底盉

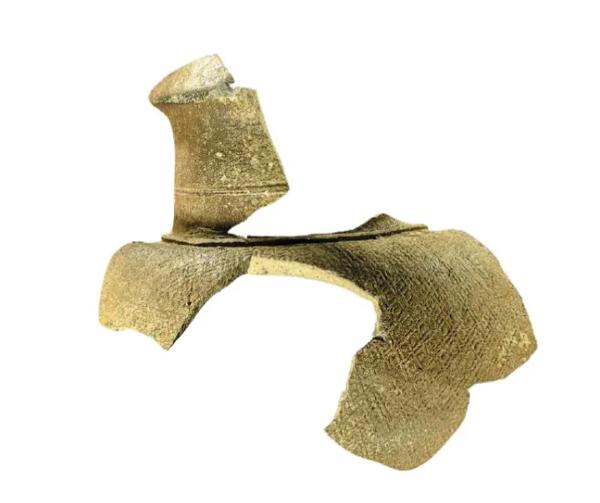

原始瓷长流平底盉，二里头文化早期器物。颈径7.5厘米、腹径15厘米、残高15.2厘米、厚0.3厘米—0.4厘米。出土于河南偃师二里头遗址宫殿区，现藏于中国社会科学院考古研究所。为夹细砂灰胎，青釉。束颈较粗，窄平肩，鼓腹。颈部饰二周凸棱，腹部外壁拍印雷纹。

二里头遗址中发现了少量相当于二里头文化早期的印纹硬陶和原始瓷残片，它们基本上仅见于作为酒器的长流平底盉（也称“象鼻盉”）。该类器物的“中子活化分析”显示：胎土成分与白陶相近，是研究由陶向瓷转化过程的重要标本。中科院上海硅酸盐研究所做了一些比较精确的分析，结果显示：这些原始瓷残片的烧成温度应该高于1100℃，明显高于白陶的烧成温度。“这表明二里头文化第二期高温窑炉技术已经有所突破。”中国社会科学院考古研究所研究员、二里头工作队队长许宏说，被用作检测的原始瓷残片是带印纹的青釉原始瓷，从外观上看釉色分布比较均匀，并且与胎体结合性较好，运用电子探针观察的显微结构也显示，其釉层厚度在130微米左右，釉层中有少量钙长石析晶，存在大小不等的气泡，胎和釉之间没有发育良好的中间层，反映了当时施釉和烧制技术的原始性。

化验证明，这些原始瓷器的瓷胎与一般瓷器的胎骨，所含化学成分相似。从瓷器的胎骨、施釉和火候看，其基本上已具备了早期瓷器的特征。由于加工过程还不很精细，胎、釉、配料不很准确，控制火候还不够成熟，和以后的瓷器相比，其质量较差，因此称原始瓷器或原始青瓷，这是中国最早的瓷器。

鲁晓珂等专家认为，二里头遗址原始瓷的胎料组成明显区别于一般日用陶器。它们的胎料中熔剂含量较低，属于瓷石类型。釉为灰釉，分为富钙的青釉和富铁的酱釉。从高温方石英和莫来石晶相的存在可以推测，二里头遗址二期的原始瓷样品烧成温度应该高于1100℃。

许宏表示，通过分析可以推测：二里头文化第二期有可能是从萌芽的自然釉到原始瓷釉的过渡时期，这一时期有可能为我国原始瓷的诞生时期。这件相对完整的酒器出土于贵族墓中，从其形制看，恰恰就属于这种长流平底盉的一部分。也就是说，如果按照原始瓷片的形制对其进行复原，复原出的最终器形正和长流平底盉一样。这类原始瓷器已经基本具备或至少接近了瓷器产生的三大主要条件：瓷土作胎，表面施高温钙釉，烧造温度为1200℃，是研究由陶向瓷转化过程的重要标本，这一发现将瓷器的成功烧制时间前推了几百年。二里头发现的这种原始瓷的胎料有的与南方发现的相近，有的则与本地的白陶、印纹硬陶关系密切,因此对二里头原始瓷来源问题的深入探究，通过分析我们认为，这些原始瓷上的釉应该就是一般意义上的原始瓷釉。
